什么模具鋼材不易變形

模具鋼材抗變形能力深度解析：如何選擇穩定性最佳的材料

在精密模具制造領域，鋼材的抗變形能力直接影響模具精度、產品合格率和使用壽命。一套容易變形的模具不僅會導致產品尺寸超差，更會造成頻繁的修模和停產損失。本文將系統分析影響模具鋼材穩定性的關鍵因素，為您提供科學的選材指導。

一、理解模具變形的原因與影響

模具在使用和加工過程中主要面臨三種變形風險：

熱處理變形：這是最常見的變形原因。傳統模具鋼在淬火過程中，由于溫度變化和相變產生的內應力，會導致尺寸和形狀的改變。數據顯示，熱處理變形占模具制造缺陷的40%以上。

加工應力變形：在銑削、磨削等加工過程中，材料的去除會產生殘余應力，這些應力在后續使用中逐漸釋放，導致模具尺寸變化。特別是對于大型模具，加工變形的控制至關重要。

使用過程中的熱變形：在注塑或壓鑄過程中，模具表面溫度可達300℃以上，溫度梯度產生的熱應力會導致模具微量變形，長期積累會影響產品精度。

經濟影響分析：一套中型模具的變形修復成本通常占模具總價值的15%-20%，而因此導致的產品不良損失更是難以估量。

二、高穩定性模具鋼材的分類與特性

預硬型鋼材——免熱處理解決方案
這類鋼材的最大優勢在于出廠前已完成熱處理，用戶可直接進行精加工，完全避免了淬火變形風險。

1. 718/718H系列：這是應用最廣泛的預硬塑料模具鋼之一。通過真空熔煉技術，鋼材硬度分布均勻，出廠硬度達到HRC 33-38。其主要特性包括：
- 鋼材潔凈度高，硬度均勻性優良
- 極佳的拋光性能和光蝕刻花性
- 適合大型長壽命塑料注塑模
- 在尺寸穩定性方面遠超普通P20鋼材

2. NAK80（10Ni3MnCuAl）：采用獨特的析出硬化工藝，出廠硬度HRC 42-46。其突出特點是：
- 無需熱處理，避免變形風險
- 加工后可直接使用，尺寸穩定性極佳
- 機械加工性能優異
- 特別適合高精度鏡面拋光模具
NAK80

3. FS838H系列：專為大型模具設計的預硬鋼種，具有：
- 預硬化狀態，無需熱處理
- 硬度均勻透穩，淬透性高
- 良好的電加工性能
- 適合大型塑料射出制品模具

低變形熱處理鋼材
對于需要高硬度的應用場景，一些特殊設計的鋼材在熱處理時表現出極小的變形量。

1. FS139M系列：15Cr系含Mo不銹鋼，經過特殊熔煉制造而成。其核心優勢是：
- 熱處理變形極小，適合精密模具加工
- 超級的鏡面拋光性能
- 優異的耐腐蝕性和耐磨性

2. DC53/ASSAB88：在冷作模具鋼領域以高韌性著稱，同時具有優異的熱處理穩定性：
- 熱處理尺寸變化不大
- 抗崩角性能比傳統鋼材提高一倍
- 適合復雜沖模、拉伸模制造
- 經520-530℃高溫回火后硬度仍達61-63HRC
DC53

特殊工藝處理的穩定性鋼材
通過先進的冶金工藝提升材料的尺寸穩定性。

1. FS636 ESR：采用電渣重熔工藝，鋼質純凈，低C加N設計在多個方面均有提升：
- 相對于傳統材料具有更好的尺寸穩定性
- 兼具高韌性、耐腐蝕和高鏡面拋光性
- 適合潮濕環境使用的模具

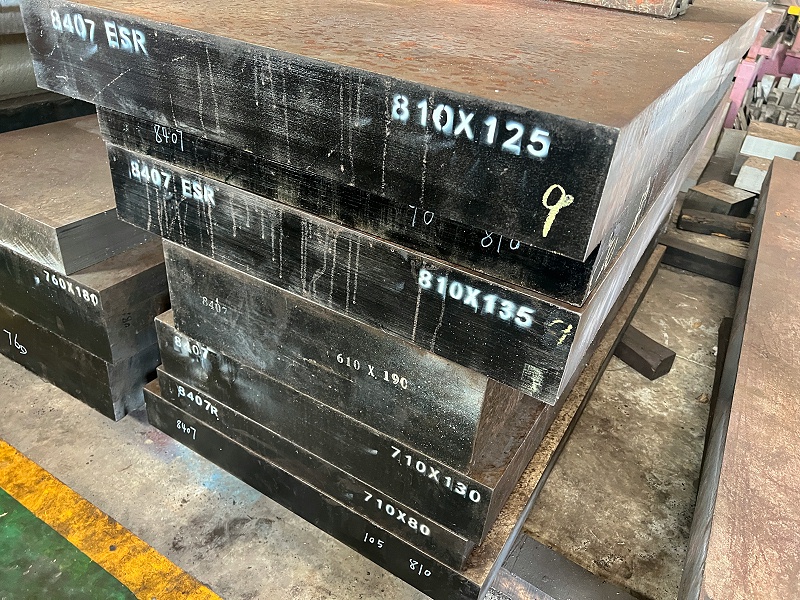

2. 8407/FS8418系列：采用電渣重熔工藝，鋼質純凈均勻：
- 良好的純凈度及等向性
- 高溫?cái)U(kuò)散、超細晶處理
- 具有熱處理變形小的優點
- 適合大型壓鑄模具
8407

三、影響尺寸穩定性的關鍵技術因素

材料內在因素
1. 化學成分設計：合理的合金元素配比是保證穩定性的基礎。如718H鋼材通過優化的Cr、Ni、Mo配比，確保在預硬狀態下獲得最佳的組織穩定性。

2. 純凈度控制：非金屬夾雜物是導致變形的重要因素。采用電渣重熔（ESR）工藝能顯著提高鋼材純凈度，減少內部缺陷。

3. 組織均勻性：細小均勻的微觀組織有助于提高尺寸穩定性。通過適當?shù)臒崽幚砗图庸すに?，可以?yōu)化鋼材的微觀結構。

加工工藝因素
1. 應力消除處理：在關鍵加工工序后進行去應力退火，能有效釋放加工殘余應力。隆實模具鋼材在加工過程中設置多道應力消除工序，確保最終尺寸穩定性。

2. 對稱加工策略：對于大型模具，采用對稱的加工路徑和參數，平衡加工應力，減少變形風險。

3. 溫度控制：嚴格控制加工過程中的溫度變化，避免局部熱應力積累。

熱處理工藝優化
1. 真空熱處理技術：相比傳統熱處理，真空熱處理能有效控制表面脫碳和氧化，減少熱處理變形。

2. 分級淬火工藝：通過控制冷卻速度，減少相變應力，提高尺寸精度。

3. 深冷處理技術：對于一些高精度模具，深冷處理能進一步穩定尺寸，提高硬度均勻性。

隆實模具鋼材擁有專業的熱處理中心，配備真空淬火爐和精密控溫設備，能夠?yàn)榭蛻籼峁┒ㄖ苹臒崽幚矸桨?，最大限度減少變形風險。

四、應用場景與選材策略

大型精密模具
對于汽車儀表板、大型家電外殼等模具，推薦使用718H或FS838H等預硬鋼材。這些材料不僅尺寸穩定性好，而且加工性能優良，適合大型復雜結構的制造。

高精度小型模具
電子連接器、精密齒輪等小型精密模具，建議選用NAK80或FS139M。這些材料在保證精度的同時，具有良好的拋光性和耐磨性。

長壽命量產模具
對于需要長期穩定生產的模具，如汽車燈具、光學鏡片模具等，應選擇FS136或FS636 ESR等高純凈度材料，確保長期使用的尺寸穩定性。

復雜結構模具
對于有薄壁、深腔等復雜結構的模具，DC53模具鋼等高韌性材料是不錯的選擇，既能保證強度，又具有良好的抗變形能力。

五、經濟性分析與長期效益

初始投資與長期回報
雖然穩定性好的模具鋼材初始成本較高，但其帶來的長期效益十分顯著：
- 減少修模次數和停產時間
- 提高產品合格率和一致性
- 延長模具使用壽命

全生命周期成本分析
在選擇模具鋼材時，應從全生命周期角度進行評估：
1. 材料成本：考慮單位產品的材料成本
2. 加工成本：穩定性好的材料通常加工效率更高
3. 維護成本：抗變形能力強的模具維護成本更低
4. 產品價值：高質量模具生產的產品價值更高

投資回報周期計算
通過實際案例分析，使用高穩定性模具鋼材的投資回報周期通常在6-12個月，長期來看具有明顯的經濟優勢。

六、質量控制與性能驗證

材料檢測體系
隆實模具鋼材建立了完整的質量檢測體系，確保每批材料的穩定性：
1. 化學成分分析：通過光譜分析確保成分準確
2. 硬度均勻性檢測：多點硬度測試確保硬度分布均勻
3. 超聲波探傷：檢測內部缺陷，保證材料完整性
4. 尺寸穩定性測試：通過模擬熱處理驗證變形量

加工過程監控
在模具制造過程中，通過數字化監控系統實時跟蹤加工狀態：
1. 溫度監控：控制加工過程中的溫度變化
2. 應力監測：監測加工殘余應力水平
3. 尺寸跟蹤：關鍵工序后的尺寸精度檢測

最終驗證測試
模具完成后進行全面的性能驗證：
1. 試模驗證：通過實際注塑測試模具性能
2. 長期穩定性監測：跟蹤模具在使用過程中的尺寸變化
3. 定期維護檢查：建立定期檢查制度，及時發現問題

七、工業應用案例分析

案例一：汽車燈具模具優化
某汽車燈具制造商原本使用普通P20鋼材，模具在使用6個月后出現明顯變形，導致產品光斑不均勻。改用718H鋼材后，模具使用壽命延長至3年，產品合格率從85%提升至98%，年節約成本約120萬元。

案例二：精密連接器模具升級
電子連接器制造商為提升產品精度，選用NAK80制造精密模具。結果顯示：
- 模具尺寸穩定性提高40%
- 產品插拔力一致性顯著改善
- 模具維護周期延長3倍

案例三：大型家電模具改進
家電企業使用FS838H制造65寸電視機前殼模具，成功解決了大型模具的變形問題：
- 模具整體平面度控制在0.05mm以內
- 生產穩定性顯著提升
- 年產量提高30%

八、未來發展趨勢

材料技術的進步
1.智能化材料設計：通過計算機模擬優化合金成分
2. 納米級組織控制：實現更精細的微觀組織調控
3. 功能性梯度材料：在不同部位實現性能差異化設計

制造工藝的創新
1. 增材制造技術：實現復雜結構的一體成型
2. 智能熱處理系統：基于大數據的工藝優化
3. 在線監測技術：實時監控制造過程的質量狀態

服務模式的升級
1. 全生命周期管理：從材料供應到模具維護的全流程服務
2. 數字化服務平臺：在線技術支持和遠程診斷
3. 定制化解決方案：根據客戶需求提供個性化服務

結語

選擇抗變形能力強的模具鋼材需要綜合考慮材料特性、加工工藝和應用需求。通過科學的選材策略和專業的技術支持，模具制造商能夠顯著提升模具質量和使用壽命。

在實踐中，建議與專業的模具鋼供應商建立長期合作關系。隆實模具鋼材憑借豐富的材料知識和應用經驗，能夠?yàn)榭蛻籼峁牟牧线x型到加工制造的全流程技術支持。

記住，模具鋼材的選擇不僅影響制造成本，更直接關系到產品質量和市場競爭力。通過選擇穩定性優異的模具鋼材，并配合科學的制造工藝，您將獲得更可靠的模具性能、更高的生產效率和更好的經濟效益
